Rubber Kneader Machine Applications in Cable Compound Processing

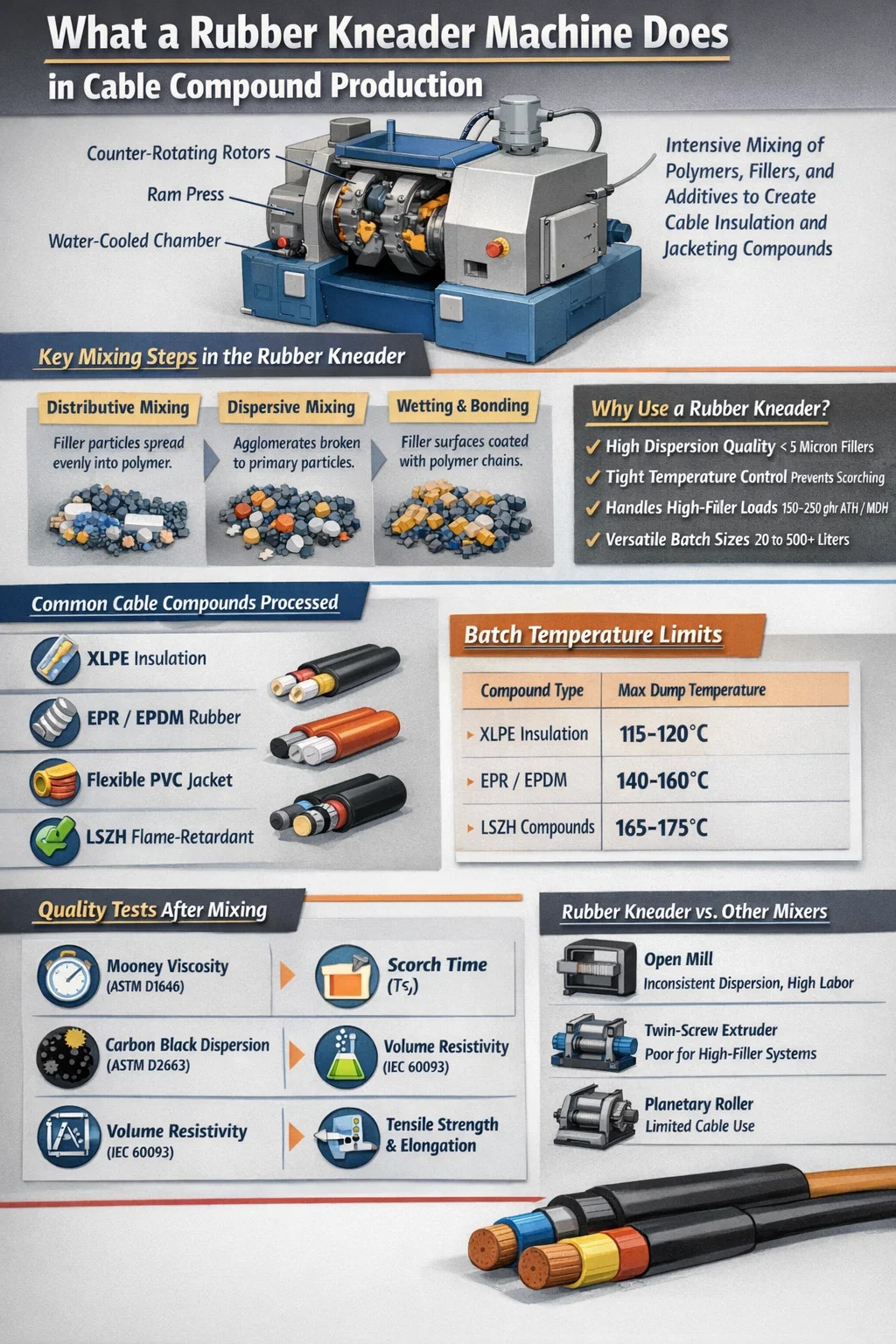

Was für ein Gummikneter Die Maschine funktioniert tatsächlich bei der Herstellung von Kabelverbindungen

Eine Gummiknetmaschine – auch Innenmischer oder Dispersionskneter genannt – ist die Kernmischanlage, mit der rohe Gummi- oder Polymergrundmaterialien in fertige Kabelmischungen umgewandelt werden, die für die Extrusion bereit sind. Bei der Kabelherstellung muss die Verbindung strenge elektrische, mechanische und thermische Anforderungen erfüllen. Der Gummikneter erreicht dies durch die Anwendung intensiver Scherbeanspruchung, Kompression und Hitze, um Elastomere, Füllstoffe, Weichmacher, Antioxidantien, Flammschutzmittel und Vulkanisationsmittel zu einer gleichmäßigen, verarbeitbaren Masse zu vermischen.

Die direkte Antwort: Eine Gummiknetmaschine ist bei der Verarbeitung von Kabelmischungen unverzichtbar, da keine andere Chargenmischtechnologie die gleiche Kombination aus Dispersionsqualität, thermischer Kontrolle und Durchsatzkapazität für hochviskose Elastomersysteme bietet. Das Mischen in einer offenen Mühle kann nicht mit der geschlossenen, kontrollierten Mischumgebung mithalten. Kontinuierlichen Doppelschneckenmischern fehlt die Flexibilität für die Produktion von Kleinserien und mehreren Rezepturen, wie sie für Kabelmischungsanlagen typisch sind.

Kabelisolations- und Ummantelungsmassen enthalten typischerweise 15 bis 30 Einzelbestandteile. Die Dispergierung der einzelnen Inhaltsstoffe – insbesondere von Ruß, Kieselsäure und flammhemmenden Füllstoffen – auf ein Primärpartikelniveau von unter 5 Mikrometern entscheidet direkt darüber, ob das fertige Kabel die Durchschlagsfestigkeitstests, Alterungstests und Flammenausbreitungsstandards wie IEC 60332 oder UL 1666 besteht. Die Rotorgeometrie des Gummikneters erzeugt die mechanische Energie, die erforderlich ist, um Agglomerate zu brechen und Füllstoffoberflächen mit Polymerketten zu benetzen, eine Aufgabe, die mit einfacheren Mischansätzen einfach nicht konsistent bewältigt werden kann.

Mit einem Gummikneter verarbeitete Kernkabelmischungstypen

Kabelhersteller arbeiten mit einer breiten Palette von Elastomer- und Thermoplast-Elastomer-Verbindungsfamilien. Jeder stellt unterschiedliche Anforderungen an die Mischausrüstung, und der Gummikneter bewältigt sie alle routinemäßig.

Dämmstoffe auf XLPE- und PE-Basis

Vernetzbare Polyethylen-Compounds (XLPE) für Mittel- und Hochspannungskabel erfordern äußerst saubere Mischumgebungen und ein präzises Temperaturmanagement. Peroxidische Vernetzungsmittel beginnen sich ab 120 °C zu zersetzen, daher muss der Gummikneter während der Einarbeitung die Chargentemperaturen unter diesem Schwellenwert halten. Moderne wassergekühlte Knetersysteme erreichen eine Rotoroberflächentemperatur, die stabil bei ±3 °C liegt, wodurch ein vorzeitiges Anbrennen verhindert wird und dennoch eine gründliche Füllstoffverteilung in Chargen von 50 bis 500 Litern erreicht wird.

EPR- und EPDM-Isoliermassen

Ethylen-Propylen-Kautschuk (EPR) und Ethylen-Propylen-Dien-Monomer (EPDM)-Verbindungen werden aufgrund ihrer hervorragenden elektrischen Eigenschaften und Ozonbeständigkeit häufig für Mittelspannungskabel (1 kV bis 35 kV) und Bergbaukabel verwendet. Diese Verbindungen enthalten typischerweise 60 bis 100 Teile pro Hundert Gummi (phr) aus kalziniertem Ton oder behandeltem Siliciumdioxid, was hohe Rotorspitzengeschwindigkeiten – oft 40 bis 60 U/min – und lange Mischzyklen von 8 bis 14 Minuten pro Charge erfordert. Ein Gummikneter mit einem Füllfaktor von 0,65 bis 0,75 optimiert die Scherarbeit bei diesen steifen, hochgefüllten Systemen.

PVC-Compound für flexible Kabelummantelungen

Obwohl PVC ein thermoplastischer Kunststoff ist, verhalten sich flexible PVC-Kabelmantelmischungen mit 40 bis 80 phr Weichmachern (typischerweise DINP oder DIDP) beim Mischen rheologisch wie Gummi und profitieren enorm von der internen Mischerverarbeitung. Der Gummikneter geliert das PVC-Harz mit Weichmacher schnell und gleichmäßig und absorbiert Stabilisatoren, Füllstoffe und Pigmente in einem einzigen Durchgang. Dadurch entsteht eine homogene Verbindung mit einer konsistenten Shore-A-Härte – typischerweise 60 bis 80 –, die für Kabel von entscheidender Bedeutung ist, die den Kaltbiegetest bei –15 °C oder weniger bestehen müssen.

Silikonkautschukmischungen für Hochtemperaturkabel

Silikonkautschukkabel sind für den Dauerbetrieb bei 150 °C bis 200 °C ausgelegt und werden für Heizungsanwendungen in der Automobil-, Luft- und Raumfahrtindustrie sowie in der Industrie eingesetzt. Mit pyrogener Kieselsäure (typischerweise 25 bis 45 phr) und Silan-Kupplungsmitteln vermischter Polydimethylsiloxangummi erfordert die sanfte und dennoch gründliche Mischwirkung eines Gummikneters. Übermäßiges Mischen von Silikon bricht Polymerketten und verringert die Viskosität der Mischung irreversibel. Deshalb sind für Silikon verwendete Knetmaschinen mit streng kontrollierten Zykluszeiten und niedrigeren Rotorgeschwindigkeiten von 15 bis 30 U/min programmiert.

Flammhemmende (FR) und raucharme, halogenfreie (LSZH) Verbindungen

LSZH-Kabelmischungen – gemäß Normen wie EN 50399 und IEC 60332-3 in Eisenbahn-, U-Bahn-, Schiffbau- und öffentlichen Gebäudeinstallationen vorgeschrieben – enthalten 150 bis 250 phr mineralische Flammschutzmittel wie Aluminiumtrihydrat (ATH) oder Magnesiumhydroxid (MDH). Diese ultrahohen Füllstoffbeladungen stoßen an die Grenzen jeder Mischausrüstung. Der Gummikneter ist praktisch der einzige Chargenmischer, der in der Lage ist, diese Füllstoffmengen in eine EVA-, EBA- oder Polyolefin-Elastomermatrix einzuarbeiten und dabei eine akzeptable Rheologie der Mischung aufrechtzuerhalten. Rotorkonstruktionen mit tangentialer oder ineinandergreifender Geometrie werden speziell für diese Anwendung ausgewählt, mit Zykluszeiten von 10 bis 18 Minuten und Chargentemperaturen, die sorgfältig unter 170 °C gehalten werden, um eine ATH-Austrocknung zu verhindern.

Wie die Gummiknetermaschine Kabelformulierungen mit hohem Füllstoffgehalt verarbeitet

Die größte technische Herausforderung bei der Verarbeitung von Kabelverbindungen besteht darin, große Mengen fester Füllstoffe – Ruß für halbleitende Schichten, ATH/MDH für Flammschutzmittel, Ton für EPR-Isolierung – einzuarbeiten, ohne dass schlecht dispergierte Agglomerate entstehen oder die Polymermatrix abgebaut wird. Der Gummikneter löst dieses Problem durch drei aufeinanderfolgende Mechanismen:

1. Verteilungsmischung: Die gegenläufig rotierenden Rotoren teilen und kombinieren das Chargenmaterial wiederholt und verteilen die Füllstoffpartikel im gesamten Polymervolumen. Dies geschieht vor allem in den ersten 2 bis 4 Minuten des Mischzyklus, wenn der Füllstoff noch agglomeriert ist.
2. Dispersives Mischen: Wenn die Rotorgeschwindigkeit zunimmt oder der Ram-Druck Material in den Rotorspalt sinken lässt, brechen Scherspannungen, die die Kohäsionsfestigkeit der Füllstoff-Agglomerate übersteigen, diese auseinander. Dies ist die entscheidende Phase für die Erzielung einer dielektrischen Dispersion in Isoliermassen.
3. Benetzung und Oberflächenchemie: Durch fortgesetztes Mischen werden Polymerketten auf frisch freigelegte Füllstoffoberflächen getrieben, wodurch die Dispersion stabilisiert und eine erneute Agglomeration während der nachfolgenden Verarbeitung verhindert wird. Beim Mischen zugesetzte Haftvermittler binden den Füllstoff chemisch an das Polymer und verbessern so die mechanische und elektrische Leistung der Verbindung dauerhaft.

Für eine typische LSZH-Mischung mit 200 phr MDH in einer EBA-Matrix muss der Gummikneter eine spezifische Mischenergie von 0,10 bis 0,18 kWh/kg liefern, um die Zieldispersion zu erreichen. Moderne Knetersteuerungssysteme verfolgen den Energieeintrag in Echtzeit und nutzen ihn als primäres Endpunktkriterium – weitaus zuverlässiger als nur die Zeit.

Temperaturkontrolle im Gummikneterbetrieb für Kabelmischungen

Die Temperatur ist der Parameter, der am häufigsten zum Ausfall von Kabelverbindungen führt. Zu niedrig, und die Füllstoffe verteilen sich nicht; zu hoch, und Anbrennen, Polymerabbau oder Austrocknung des Füllstoffs zerstören die Charge. Das Temperaturmanagementsystem des Gummikneters muss sowohl die durch mechanische Arbeit erzeugte Wärme als auch die Wärme bewältigen, die zum Schutz empfindlicher Zutaten abgeführt werden muss.

Moderne Gummiknetermaschinen erreichen diese engen Temperaturfenster durch eine Mehrzonen-Temperierung: Die Mischkammerwände, die Rotorwellen und der Stößel werden unabhängig voneinander mit zirkulierendem Wasser oder Öl temperiert. An mehreren Stellen in der Kammer positionierte Infrarot- oder Kontaktthermoelemente liefern der SPS Echtzeitdaten zur automatischen Anpassung der Kühldurchflussrate oder Rotorgeschwindigkeit.

Auswahl der Rotorgeometrie für das Mischen von Kabelmischungen

Der Rotor ist das Herzstück jeder Gummiknetmaschine, und die Wahl der Rotorgeometrie hat großen Einfluss auf die Mischungsqualität bei Kabelanwendungen. Es werden drei Primärrotorfamilien verwendet:

Tangentialrotoren (nicht ineinandergreifend)

Tangentialrotoren drehen sich in entgegengesetzte Richtungen, ohne dass die Rotorflügel durch die umspülten Volumina des jeweils anderen Rotors laufen. Diese Konfiguration bietet ein größeres freies Volumen – Füllfaktoren bis zu 0,80 – und verarbeitet sehr steife Verbindungen mit hohem Füllstoffgehalt ohne übermäßige Drehmomentspitzen. Für LSZH-Compounds mit 200 phr Mineralfüllstoff werden im Allgemeinen Tangentialrotoren bevorzugt. Die klassischen 2-Flügel- und 4-Flügel-Tangentialkonstruktionen sind nach wie vor Standard in Kabelfabriken weltweit, wobei 4-Flügel-Geometrien eine schnellere Einarbeitung pulverförmiger Füllstoffe ermöglichen.

Ineinandergreifende Rotoren

Ineinandergreifende Rotoren durchqueren die Zone des anderen, wodurch ein viel engerer Rotorspalt entsteht und höhere Scherspannungen entstehen. Dadurch eignen sie sich hervorragend für dispersive Mischaufgaben – zum Beispiel zum Aufbrechen von Rußagglomeraten in halbleitenden Kabelverbindungen, wo die Erzielung einer glatten, hohlraumfreien Oberfläche auf der extrudierten Schicht für die Leistung von Hochspannungskabeln unerlässlich ist. Ineinandergreifende Rotoren neigen außerdem dazu, kühler zu laufen, da sie den Materialaustausch zwischen den Rotoren effizienter gestalten und so die Wärmeübertragung verbessern. Aufgrund von Drehmomentbeschränkungen sind sie jedoch für LSZH-Formulierungen mit ultrahohem Füllstoffgehalt weniger geeignet.

PES (Polyethylen-Silikon) und spezielle Rotorprofile

Bei der Verarbeitung von Silikonkabelmischungen verhindern spezielle scherarme Rotorprofile mit größeren Abständen eine zerstörerische mechanische Zersetzung des Silikongummis. Einige Hersteller bieten modulare Rotorsysteme an, die es ermöglichen, einen einzelnen Gummikneter zwischen den Rotortypen umzukonfigurieren, wenn sich der Produktmix ändert – ein erheblicher Betriebsvorteil in Kabelfabriken, die mehrere Compound-Familien auf derselben Anlage produzieren.

Mischzyklusdesign und Prozessparameter für Kabelcompounds

Der Mischzyklus für eine Kabelmasse in einem Gummikneter ist kein einfacher Vorgang „Alles hinzufügen und mischen“. Die Reihenfolge und der Zeitpunkt der Zugabe der Inhaltsstoffe bestimmen direkt die Dispersionsqualität und die Scorch-Sicherheit. Ein ausgereifter Zyklus für eine Mittelspannungs-EPR-Isoliermasse folgt typischerweise dieser Struktur:

1. Stufe 1 – Polymerkauen (0–2 Min.): EPR- oder EPDM-Ballen werden geladen und der Stempel abgesenkt. Rotoren laufen mit 30–40 U/min, um das Polymer zu erweichen und aufzubrechen, wodurch die anfängliche Viskosität verringert und die Matrix für die Aufnahme von Füllstoffen vorbereitet wird. Die Chargentemperatur erreicht typischerweise 80–100 °C.
2. Stufe 2 – Füllstoffeinarbeitung (2–7 Min.): Kalzinierter Ton, Siliciumdioxid und Ruß (für halbleitende Qualitäten) werden je nach Füllstoffmenge schrittweise oder auf einmal hinzugefügt. Der Ramdruck wird auf 3–5 bar erhöht, um den Füllstoff in das erweichte Polymer zu drücken. Die Rotorgeschwindigkeit kann in dieser Phase auf 50–60 U/min ansteigen. Durch Reibung steigt die Temperatur auf 120–140 °C.
3. Stufe 3 – Zugabe von Öl und Weichmacher (7–9 Min.): Paraffinische oder naphthenische Öle und Weichmacher werden über Flüssigdosiersysteme eingebracht. Dies senkt die Viskosität der Mischung und verteilt die Additive in der gesamten Füllstoff-Polymer-Matrix.
4. Stufe 4 – Abkühlzyklus (9–11 Min.): Die Rotorgeschwindigkeit wird reduziert, der Kühlwasserfluss wird maximiert und die Chargentemperatur wird vor der Zugabe von Heilmitteln auf unter 110 °C gebracht.
5. Stufe 5 – Heilmittelzugabe und abschließende Homogenisierung (11–14 Min.): Schwefel- oder Peroxid-Härtungssysteme, Beschleuniger und Antioxidantien werden hinzugefügt und eingemischt. Der Endpunkt wird durch den spezifischen Energieeintrag bestimmt, der den Zielwert erreicht, typischerweise 0,12–0,16 kWh/kg für diesen Verbindungstyp. Die Charge wird dann auf die Austragsmühle oder das darunter liegende Förderband gekippt.

Dieser abgestufte Ansatz verhindert ein Anbrennen, sorgt für eine gleichmäßige Verteilung aller Inhaltsstoffe und erzeugt eine Verbindung mit einer Mooney-Viskosität (ML 1 4 bei 100 °C), die konstant innerhalb von ±3 Mooney-Einheiten der Spezifikation liegt – ein Grad an Chargenkonsistenz, den das Mischen in offenen Mühlen nicht erreichen kann.

Qualitätskontrollparameter, gemessen nach der Gummikneterverarbeitung

Jede Charge, die den Gummikneter verlässt, muss validiert werden, bevor sie zur Extrusion gelangt. Die Qualitätskontrolle von Kabelverbindungen umfasst sowohl rheologische als auch elektrische Tests.

• Mooney-Viskosität (ASTM D1646): Misst das Verhalten zusammengesetzter Strömungen. Eine außerhalb der Spezifikation liegende Viskosität führt zu einer Dimensionsinstabilität der Extrusion. Typisches Spezifikationsfenster: ±5 Mooney-Einheiten um den Zielwert.
• Scorch-Zeit (Ts2, ASTM D2084): Bestätigt, dass beim Mischen im Kneter keine vorzeitige Vulkanisation aufgetreten ist. Bei EPR-Compounds muss Ts2 typischerweise 8 Minuten bei 135 °C überschreiten, um eine sichere Extrusionsverarbeitung zu ermöglichen.
• Volumenwiderstand (IEC 60093): Bei Isolierverbindungen muss der spezifische Volumenwiderstand bei Raumtemperatur 10¹³ Ω·cm überschreiten. Bei halbleitenden Verbindungen muss er im Bereich von 1–500 Ω·cm liegen. Die Dispersionsqualität aus dem Kneter ist die dominierende Variable, die diesen Wert steuert.
• Rußdispersion (ASTM D2663): Die optische Mikroskopie oder Rasterelektronenmikroskopie mikrotomierter Proben ermittelt die Dispersion auf einer Skala von 1–5. Für die Isolierung von Mittelspannungskabeln ist typischerweise Güteklasse 4 oder besser erforderlich (weniger als 5 % undispergierte Agglomerate über 10 μm).
• Dichte und Füllstoffgehalt: Bestätigt, dass der Füllstoff beim Mischen im Kneter vollständig eingearbeitet wurde. Eine signifikante Abweichung der Dichte von der Spezifikation weist auf eine unvollständige Mischung oder einen Fehler bei der Beladung der Zutaten hin.
• Zugfestigkeit und Bruchdehnung (IEC 60811-1): Gemessen an ausgehärteten Testplatten. Unterdimensionierte Zugwerte weisen auf eine schlechte Polymer-Füllstoff-Wechselwirkung hin, die auf eine unzureichende Knetdispersion zurückzuführen ist.

Kapazität und Größenauswahl von Gummiknetermaschinen für Kabelanlagen

Gummiknetmaschinen für die Kabelcompound-Verarbeitung sind in den unterschiedlichsten Kapazitäten erhältlich, von Laborgeräten mit 0,5 Litern bis hin zu Produktionsmaschinen mit 650 Litern und mehr. Um die richtige Maschinengröße auszuwählen, müssen Chargengröße, Zykluszeit, Verbrauchsrate der nachgeschalteten Extrusionslinie und Bestandsverwaltungsstrategie in Einklang gebracht werden.

Eine Kabelanlage, in der zwei 90-mm-Extruder für Mittelspannungs-EPR-Kabel mit einer Gesamtleistung von 600 kg/Stunde betrieben werden, erfordert etwa 10 Chargen pro Stunde von einem 75-Liter-Kneter, der 60-kg-Chargen pro 6-Minuten-Zyklus produziert, oder 3 Chargen pro Stunde von einem 200-Liter-Kneter, der 130-kg-Chargen pro 10-Minuten-Zyklus produziert. Der größere Kneter ist in der Regel hinsichtlich der Energieeffizienz pro Kilogramm Mischgut überlegen, die kleinere Einheit bietet jedoch einen schnelleren Rezeptwechsel für Anlagen mit hoher Produktvielfalt.

Automatisierung und Prozesskontrolle in modernen Gummiknetersystemen

Die heutige Gummiknetermaschine ist weit entfernt von den manuell gesteuerten Chargenmischern von vor zwei Jahrzehnten. Vollautomatische Kneterlinien für die Herstellung von Kabelmischungen integrieren mehrere Steuerungs- und Datenverwaltungsebenen, die die Mischungskonsistenz direkt verbessern und Abfall reduzieren.

Gravimetrische Zutatendosiersysteme

Automatisierte Wiegetrichter und Flüssigkeitsdosierpumpen versorgen den Gummikneter mit jeder Zutat bis auf ±0,1 % des Zielgewichts. Dadurch entfällt die größte Ursache für Variationen von Charge zu Charge bei manuellen Mischvorgängen. Bei Kabelverbindungen, bei denen die Rußbeladung auf ±0,5 phr gehalten werden muss, um einen konstanten Volumenwiderstand in der Halbleiterschicht aufrechtzuerhalten, ist diese Präzision nicht optional – sie ist unerlässlich.

Energiebasierte Mischendpunktsteuerung

Anstatt jede Charge für eine festgelegte Zeit laufen zu lassen, berechnen moderne Knetersteuerungssysteme die kumulierte spezifische Energie (kWh/kg) in Echtzeit und entleeren die Charge, wenn die Zielenergie erreicht ist – unabhängig davon, ob dies an einem bestimmten Tag 10 Minuten oder 14 Minuten dauert. Dieser Ansatz kompensiert automatisch Umgebungstemperatur, Schwankungen der Rohmaterialviskosität und Rotorverschleiß und sorgt so für eine gleichmäßigere Dispersion als die alleinige zeitbasierte Steuerung. Studien in industriellen Umgebungen haben gezeigt, dass die Steuerung der Energieendpunkte die Ausbreitung der Mooney-Viskosität im Vergleich zu Mischzyklen mit fester Zeit um 30–50 % reduziert.

Rezeptverwaltung und Rückverfolgbarkeit

Integrierte SCADA- oder MES-Systeme speichern Hunderte von Compound-Rezepten und protokollieren alle Prozessparameter – Temperaturprofile, Rotorgeschwindigkeit, Energiezufuhr, Ablasstemperatur, Chargengewicht – für jede produzierte Charge. Diese Chargenrückverfolgbarkeit ist für Kabelhersteller, die Versorgungskabel liefern, obligatorisch, da Prüflabore neben fertigen Kabelprüfberichten auch eine vollständige Prozessdokumentation benötigen.

Integration von Staub- und Rauchabsaugung

Ruß, MDH, ATH und Quarzstaub stellen ein ernstes Gesundheits- und Explosionsrisiko am Arbeitsplatz dar. Gummikneteranlagen für die Verarbeitung von Kabelmischungen integrieren eine Vakuumabsaugung auf der Oberseite, eine Staubsammlung auf Trichterebene und Kammerbelüftungssysteme, um die Luftqualität am Arbeitsplatz innerhalb der zulässigen Expositionsgrenzen zu halten. Dies ist ein Bereich, in dem die geschlossene Bauweise des Kneters aus Sicht der Staubeindämmung bereits einen Vorteil gegenüber dem Mischen in offenen Mühlen bietet.

Häufige Verarbeitungsprobleme beim Mischen von Kabelmischungen mit Knetern und wie man sie löst

Selbst bei gut gewarteter Ausrüstung und automatisierten Steuerungen treten bei der Gummikneterverarbeitung von Kabelmischungen immer wieder Probleme auf. Das Verständnis der Grundursachen ermöglicht es Prozessingenieuren, diese systematisch anzugehen.

Beim Mischen verbrennt es

Eine vorzeitige Vulkanisation im Kneter ist der kostspieligste Mischfehler – eine ganze Mischungscharge muss verschrottet und die Kammer gereinigt werden, was sowohl Material als auch Produktionszeit kostet. Versengen resultiert meist aus einer verzögerten Zugabe des Heilmittels (Heilmittel werden hinzugefügt, während die Masse zu heiß ist), einem Ausfall des Kühlsystems oder einer zu hohen Rotorgeschwindigkeit während der Einarbeitungsphase des Heilmittels. Vorbeugung: Erzwingen Sie eine strikte Kontrolle des Temperaturtors (Ablasstemperatur des Masterbatches unter 100 °C vor der Zugabe des Härters), überprüfen Sie die Kühlwassertemperatur und die Durchflussrate zu Beginn der Schicht und überprüfen Sie vierteljährlich die Kalibrierung des Temperatursensors des Gummikneters.

Schlechte Rußdispersion in halbleitenden Verbindungen

Halbleitende Kabelschichten müssen glatten, gut verteilten Ruß aufweisen, um eine Konzentration elektrischer Spannungen an der Schnittstelle des Leiterschirms oder des Isolationsschirms zu verhindern, die unter hoher Spannung zu einem vorzeitigen Kabelausfall führt. Eine schlechte Dispergierung im Kneter ist auf eine unzureichende Energiezufuhr, einen falschen Füllfaktor oder die Verwendung eines Rußtyps mit zu hoher Struktur (hohe DBP-Absorption) zurückzuführen. Zu den Lösungen gehören die Erhöhung des spezifischen Energieeintrags, die Überprüfung, ob der Füllfaktor zwischen 0,65 und 0,75 liegt, und die Bewertung eines Rußtyps mit niedrigerer Struktur, wenn die Dispersion weiterhin unzureichend ist.

Inkonsistente Chargenviskosität

Schwankungen der Mooney-Viskosität von Charge zu Charge über ±5 Einheiten führen zu Extrusionsinstabilität – Maßabweichungen in der Kabelisolierung, Haifischhaut-Oberflächenfehler oder Druckschwankungen in der Matrize. Zu den Hauptursachen gehören Schwankungen der Rohmaterialviskosität (die Mooney-Zahlen von Naturkautschuk und EPDM variieren je nach Ballencharge), unvollständige Ölabsorption oder Rotorverschleiß, der mit der Zeit den effektiven Spalt erhöht. Beheben Sie das Problem, indem Sie die Grenzwerte für die Eingangskontrolle von Rohstoffen verschärfen, die Kalibrierung der Öldosierpumpe überprüfen und alle 3.000 Betriebsstunden eine Verschleißmessung des Gummikneterrotors durchführen.

Füllstoffagglomerate überleben das Mischen in LSZH-Compounds

Mit 200 phr mineralischem Füllstoff können ATH- oder MDH-Partikel kohäsive Agglomerate bilden, die einer Dispersion widerstehen, insbesondere wenn der Füllstoff Feuchtigkeit aufgenommen hat. Das Vortrocknen von ATH oder MDH bei 80 °C für 4–8 Stunden vor der Kneterbeladung reduziert die Agglomeratbildung und kann den Volumenwiderstand der fertigen LSZH-Verbindung um eine Größenordnung verbessern. Alternativ erhöht die Erhöhung des Stempeldrucks während der Füllstoffeinarbeitung – von 3 bar auf 5–6 bar – die Druckscherspannung auf die Agglomerate und beschleunigt die Dispersion.

Energieeffizienz und Umweltaspekte beim Betrieb von Gummiknetern

Gummiknetermaschinen sind energieintensive Geräte. Ein 250-Liter-Kneter mit einem 500-kW-Hauptantriebsmotor kann je nach Masseviskosität und Zykluszeit 0,12–0,20 kWh elektrische Energie pro Kilogramm hergestellter Masse verbrauchen. Für eine Kabelverbundanlage, die 5.000 Tonnen pro Jahr produziert, entspricht dies 600.000 bis 1.000.000 kWh pro Jahr – ein erheblicher Stromkosten- und CO2-Fußabdruck.

Mehrere Strategien reduzieren den Energieverbrauch des Kneters, ohne die Qualität der Mischung zu beeinträchtigen:

• Motoren mit variabler Drehzahlregelung (VSD): Ersetzen Sie Hauptantriebe mit fester Drehzahl durch VSD-Systeme, die eine präzise Anpassung der Rotordrehzahl an die Prozesskurve ermöglichen. VSD-Nachrüstungen reduzieren den Stromverbrauch des Kneters in der Regel um 15–25 %.
• Optimierter Füllfaktor: Bei einem Füllfaktor von unter 0,60 wird Energie verschwendet, da das Material um die Rotoren rutscht, ohne eine produktive Scherung zu erzeugen. Durch die Optimierung des Chargengewichts im Bereich von 0,70 bis 0,75 wird der Energieaufwand pro gemischtem Kilogramm um 10 bis 15 % reduziert.
• Wärmerückgewinnung aus Kühlwasser: Kühlwasser, das die Knetkammer mit 40–60 °C verlässt, trägt erhebliche Wärmeenergie mit sich, die über Wärmetauscher zurückgewonnen werden kann, um Lagerbereiche für Zutaten vorzuwärmen oder in den Wintermonaten für die Raumheizung zu sorgen.
• Eliminierung unnötiger Masterbatch-Nachvermahlung: Einige Kabelcompound-Prozesse umfassen einen separaten Nachmahlschritt in der offenen Mühle nach dem Kneter. Durch die Entwicklung von Mischzyklen, die diesen Schritt eliminieren – indem die Zieldispersion allein im Kneter erreicht wird –, werden sowohl der Energieverbrauch als auch die Arbeitskosten gesenkt.

Unter Emissionsgesichtspunkten setzen Kabelcompounds, die Halogenflammschutzmittel enthalten, beim Mischen bei hohen Temperaturen Dämpfe frei. Bei der Verarbeitung von LSZH-Compounds stellt sich dieses Problem nicht, und die zunehmende Verwendung von LSZH-Kabeln in Infrastrukturprojekten auf der ganzen Welt führt dazu, dass die Mengen an halogenierten Compounds, die weltweit über Gummikneteranlagen verarbeitet werden, allmählich sinken.

Wartungsanforderungen für Gummiknetmaschinen im Kabelverbindungsdienst

Die Verarbeitung von Kabelmischungen stellt aufgrund der abrasiven Natur mineralischer Füllstoffe, der erforderlichen hohen Fülldrücke und der für die Kabelherstellung typischen kontinuierlichen Betriebsabläufe besondere Anforderungen an die mechanischen Komponenten des Gummikneters. Ein strukturiertes Wartungsprogramm ist unerlässlich, um ungeplante Ausfallzeiten zu verhindern.

• Messung des Rotorspitzenspiels: Messen Sie alle 1.000–1.500 Betriebsstunden oder immer dann, wenn die Dispersionsqualität nachzulassen beginnt, den Abstand zwischen Rotorspitzen und Kammerwand. Der typische neue Abstand beträgt 1–3 mm; Ein Spiel von mehr als 6–8 mm weist auf Rotorverschleiß hin, der eine Instandsetzung oder einen Austausch erfordert. Abgenutzte Rotoren verringern die Scherintensität und verschlechtern die Dispersionsqualität vorhersehbar.
• Inspektion der Rammdichtung: Ram-Dichtungen verhindern, dass die Masse unter dem Ram-Druck aus der Mischkammer austritt. Ein Dichtungsversagen führt zu einer Gesamtverschmutzung des Hydrauliksystems und zu potenziellen Sicherheitsrisiken. Überprüfen Sie die Dichtungen alle 500 Stunden. Der Austausch erfolgt nach einem zeitbasierten Zeitplan alle 2.000–3.000 Stunden, unabhängig vom offensichtlichen Zustand.
• Reinigung des Kühlkreislaufs: Mineralische Ablagerungen und biologische Verschmutzungen in Kühlwasserkreisläufen verringern die Effizienz der Wärmeübertragung und führen zu einem Anstieg der Chargentemperaturen. Spülen und entkalken Sie die Kühlkreisläufe alle 6 Monate und behandeln Sie das Kühlwasser kontinuierlich mit Biozid und Kalkschutz.
• Dichtung und Verriegelungsmechanismus der Entladungstür: Die Falltür am Boden der Mischkammer muss während des Mischens vollständig abdichten, um den Ramdruck aufrechtzuerhalten und ein Auslaufen der Mischung zu verhindern. Überprüfen Sie die Sicherungsstifte und Dichtungen alle 200 Stunden im LSZH-Service mit hohem Füllstoffgehalt.
• Getriebeölanalyse: Senden Sie alle 1.000 Stunden Getriebeschmierölproben zur Laboranalyse. Erhöhte Eisen- oder Kupferpartikelzahlen weisen auf Lager- oder Getriebeverschleiß hin und ermöglichen ein Eingreifen, bevor es zu einem katastrophalen Getriebeausfall kommt – der einen großen Kneter für 4–8 Wochen außer Betrieb setzen kann, während Teile beschafft werden müssen.

Kabelverbundwerke veranschlagen in der Regel jährlich 3–5 % des Kaufpreises des Gummikneters für die geplante Wartung Der Großteil dieser Kosten entfällt auf die Rotorsanierung (Aufpanzerung der Verschleißflächen mit Wolframcarbid oder ähnlichen Beschichtungen) und den Austausch der Dichtungen.

Vergleich des Gummikneters mit alternativen Mischtechnologien für Kabelmischungen

Hersteller von Kabelmischungen prüfen gelegentlich Alternativen zur Gummiknetmaschine. Das Verständnis, wo Alternativen erfolgreich sind und wo sie scheitern, verdeutlicht, warum der Kneter in dieser Anwendung nach wie vor dominant ist.

Das praktische Fazit aus diesem Vergleich: Bei der Herstellung von Kabelmischungen wird der Gummikneter in 80–90 % der Produktionsszenarien mit einer nachgeschalteten offenen Walzmaschine kombiniert. Der Kneter sorgt für eine hervorragende Dispersion; Die offene Mühle liefert die Blattform, die für Extruder-Zuführsysteme erforderlich ist. Dabei handelt es sich um komplementäre und nicht konkurrierende Technologien.

Trends, die den Einsatz von Gummiknetern in der Kabelmischungsverarbeitung prägen

Mehrere Trends auf Branchenebene beeinflussen heute und in naher Zukunft die Art und Weise, wie Kabelhersteller Gummiknetgeräte spezifizieren, betreiben und optimieren.

Wachstum der LSZH-Kabelnachfrage

Bauvorschriften in Europa, im Nahen Osten und im asiatisch-pazifischen Raum schreiben zunehmend LSZH-Kabel in der öffentlichen Infrastruktur vor. Der globale LSZH-Kabelmarkt wächst in einigen Regionen jährlich um 7–10 %. Für Gummikneterhersteller bedeutet dies eine wachsende Nachfrage nach Maschinen mit hohem Drehmoment, die in der Lage sind, 200 phr mineralische Füllstoffe zu verarbeiten – eine technisch anspruchsvolle Anwendung, bei der hochwertige, speziell entwickelte Geräte kostengünstigen Alternativen vorgezogen werden.

Kabelverbindungen für Elektrofahrzeuge

Ladekabel für Elektrofahrzeuge und Hochspannungs-Fahrzeugkabel erfordern Verbindungen, die hohe Flexibilität (für wiederholtes Biegen), Hitzebeständigkeit (125 °C oder höher) und chemische Beständigkeit gegenüber Fahrzeugflüssigkeiten vereinen. Diesen Markt bedienen Silikonkautschuk und vernetzte Polyolefinmischungen, die auf Gummiknetern verarbeitet werden. Da die Produktion von Elektrofahrzeugen weltweit wächst, wächst die Nachfrage nach Verbundwerkstoffen für diese Spezialkabel rasant, wodurch zusätzliche Kneterkapazitäten in Betrieb genommen werden.

Digitale Prozessoptimierung und KI-gestütztes Mischen

Einige zukunftsweisende Kabelmischungsanlagen implementieren maschinelle Lernmodelle, die die Mooney-Viskosität der Charge in Echtzeit anhand der Drehmoment- und Temperaturdaten des Kneters vorhersagen. Dadurch kann das Steuersystem die Rotorgeschwindigkeit anpassen oder den Mischzyklus vor dem Entleeren verlängern – anstatt beim Testen nach der Charge eine außerhalb der Spezifikation liegende Viskosität zu entdecken. Frühanwender dieser Systeme berichten von Ertragsverbesserungen beim ersten Durchgang um 2–4 Prozentpunkte und einer Reduzierung der Compound-Ausschussrate um 30–40 %.

Nachhaltigkeitsdruck auf die Compound-Formulierung

Der wachsende Druck, eingeschränkte Substanzen zu eliminieren – bestimmte Weichmacher, bleibasierte Stabilisatoren in PVC, halogenierte Flammschutzmittel – treibt die Neuformulierung von Kabelmischungen voran. Neue Formulierungen verhalten sich im Gummikneter oft anders als die zu ersetzenden Mischungen: höhere Schmelzviskosität, andere Füllstoff-Polymer-Wechselwirkungen, längere Mischzyklen. Entwickler von Kabelcompounds müssen die Knetmischzyklen jedes Mal neu validieren, wenn sich die Rezepturen ändern. Dies erhöht den Arbeitsaufwand für die Verfahrenstechnik, schafft aber auch Möglichkeiten, den Energieverbrauch und die Chargenzykluszeit gleichzeitig zu optimieren.
