Wie ich unsere kaputte Knetmaschine repariert habe (und was ich gelernt habe)

Die kurze Antwort: A Broken Kneter Kann repariert werden – wenn Sie wissen, wo Sie suchen müssen

Als unsere Knetmaschine mitten in der Charge kaputt ging, war die erste Reaktion Panik. Wir hatten Material in der Kammer, einen Produktionstermin und absolut keine Ahnung, ob wir eine 20-minütige Reparatur oder eine zweiwöchige Wartezeit auf die Teile erwarteten. Es stellte sich heraus, dass es weder das eine noch das andere war. Die meisten Kneterausfälle lassen sich in drei Kategorien einteilen: mechanischer Verschleiß, elektrische Fehler und bedienerbedingte Probleme – und der Großteil kann vor Ort gelöst werden, ohne dass das gesamte Gerät an den Hersteller zurückgesendet werden muss.

In diesem Artikel erfahren Sie genau, was mit unserer Maschine passiert ist, wie wir sie diagnostiziert haben, was die Reparatur beinhaltete und was wir danach geändert haben, um zu verhindern, dass so etwas noch einmal passiert. Wenn Ihr Kneter gerade ausgefallen ist, beginnen Sie mit dem Diagnoseabschnitt. Wenn Sie dies lesen, bevor Probleme auftreten, ist die Wartungstabelle am Ende Ihre Zeit wert.

Was geschah: Wie unsere Knetmaschine kaputt ging

Es begann mit Lärm. Ungefähr vierzig Minuten nach Beginn eines Standardmischzyklus begann der Kneter, ein rhythmisches Mahlgeräusch zu erzeugen – kein katastrophaler Knall, sondern nur ein tiefer, anhaltender Metall-auf-Metall-Ton, der am Tag zuvor nicht zu hören war. Wir stoppten die Charge, räumten das Material so gut wir konnten weg und schalteten ab.

Bei der Sichtprüfung sah nichts offensichtlich falsch aus. Die Rotorblätter waren intakt. Die Kammerwände wiesen keine sichtbaren Risse auf. Der Antriebsriemen stand unter normaler Spannung. Aber als wir versuchten, neu zu starten, lief der Motor, aber die Rotoren drehten sich nicht. Das Getriebe war blockiert.

Dies ist tatsächlich eine der häufigsten Fehlerursachen bei Innenknetern, die zum Compoundieren von Gummi und Polymeren verwendet werden. Das Getriebe eines Kneters sitzt zwischen dem Motor und den Rotorwellen und reduziert die Geschwindigkeit und vervielfacht das Drehmoment. Wenn die Schmierung ausfällt – sei es, weil der Ölstand gesunken ist, sich das Öl verschlechtert hat oder eine Dichtung Verunreinigungen aufgenommen hat – beginnen die Zahnräder, Metall auf Metall zu laufen. Wenn man es früh erkennt, entsteht ein knirschendes Geräusch. Wenn Sie das verpassen, erhalten Sie eine beschlagnahmte Einheit.

In unserem Fall hatte eine verschlissene Wellendichtung über mehrere Monate hinweg dazu geführt, dass feiner Gummistaub in das Getriebe gelangte. Das Öl war verunreinigt und verlor seine Viskosität. Es war uns nicht aufgefallen, weil bei unseren Wartungskontrollen nicht der Ölzustand, sondern nur der Ölstand untersucht wurde. Diese Unterscheidung ist wichtig und wir haben sie unmittelbar nach der Reparatur geändert.

Diagnose eines Kneterfehlers: Wo man anfangen soll

Wenn Ihre Knetmaschine nicht mehr funktioniert oder sich ungewöhnlich verhält, widerstehen Sie der Versuchung, sie wiederholt neu zu starten. So werden kleine Probleme zu großen. Arbeiten Sie stattdessen eine strukturierte Diagnose durch, bevor Sie etwas anderes anfassen.

Schritt 1 – Charakterisieren Sie das Symptom

Die Art des Fehlers sagt viel über die Ursache aus. Verwenden Sie Folgendes als Startrahmen:

• Motor läuft, Rotoren bewegen sich nicht: Wahrscheinlich ein Getriebe-, Kupplungs- oder Keil-/Keilnutfehler
• Motor startet nicht: Überprüfen Sie die Fehlercodes für Stromversorgung, Überlastrelais, Thermoschutz oder VFD
• Rotoren drehen sich, aber die Durchmischung ist schlecht: Abgenutzte Rotorblätter, falsches Spiel oder Problem mit der Temperaturregelung
• Ungewöhnliche Geräusche während des Betriebs: Lagerverschleiß, Fremdkörper in der Kammer oder Schmierungsfehler
• Überhitzung: Verstopfte Kühlkanäle, defekter Temperatursensor oder übermäßige Reibung im Antriebsstrang
• Aus Dichtungen austretendes Material: Abgenutzte Spitzendichtungen oder Rotorenddichtungen, die normalerweise einen regelmäßigen Austausch erfordern

Schritt 2 – Überprüfen Sie zuerst die elektrische Seite

Elektrische Fehler lassen sich oft einfacher und kostengünstiger beheben als mechanische. Schließen Sie sie daher zunächst aus. Überprüfen Sie die Eingangsspannung an allen drei Phasen – ein Kneter, der auf zwei Phasen läuft, überhitzt den Motor und kommt unter Last zum Stillstand. Überprüfen Sie die Einstellung des Überlastrelais und vergleichen Sie sie mit dem auf dem Typenschild des Motors angegebenen Strom. Suchen Sie nach Fehlercodes am Frequenzumrichter, falls die Maschine einen solchen verwendet. Was wie ein mechanischer Ausfall aussieht, ist in vielen Fällen tatsächlich eine ausgelöste Schutzvorrichtung, die per Knopfdruck zurückgesetzt wird.

Schritt 3 – Überprüfen Sie den Antriebsstrang

Versuchen Sie bei isolierter und gesperrter Stromversorgung manuell, die Rotorwellen zu drehen. Bei den meisten Knetern können Sie am Rotorwellenende eine Wendestange oder einen Sockel verwenden. Wenn sich die Wellen nicht bewegen, liegt das Problem am Getriebe oder die Rotoren selbst sind blockiert – möglicherweise aufgrund von verhärtetem Material in der Kammer. Wenn sich die Wellen frei drehen, der Motor sie aber nicht antreibt, liegt das Problem an der Kupplung zwischen Motor und Getriebe.

Schritt 4 – Überprüfen Sie die Schmierung

Eine Probe Getriebeöl entnehmen. Je nach Schmiermitteltyp sollte es relativ klar oder bernsteinfarben sein. Wenn das Öl schwarz oder milchig ist oder sichtbare Partikel aufweist, ist eine Verunreinigung das Problem – nicht nur auf niedrigem Niveau. Milchiges Öl bedeutet Wassereinbruch. Schwarzes Öl mit metallischen Partikeln bedeutet Getriebeverschleiß. Dunkles, viskoses Öl mit Gummipartikeln weist auf einen Dichtungsschaden hin, was wir festgestellt haben.

Die Reparatur: Was wir tatsächlich getan haben, um den Kneter zu reparieren

Nachdem wir bestätigt hatten, dass das Getriebe das Problem war, gliederte sich der Reparaturprozess in fünf Phasen. Der gesamte Auftrag dauerte einschließlich der Teilebeschaffung etwa drei Tage, was bei Getriebearbeiten schneller geht – vor allem, weil wir eine gute Beziehung zu einem örtlichen Industrielieferanten hatten, der die Wellendichtung auf Lager hatte.

Stufe 1 – Räumen Sie die Kammer frei

Vor allen mechanischen Arbeiten musste die Mischkammer geräumt werden. Wir hatten Glück – das Material war noch nicht vollständig ausgehärtet und konnte noch manuell durch Hitzeeinwirkung auf die Kammerwände entfernt werden. Bei vollständig ausgehärtetem Material kann die Entfernung länger dauern als die eigentliche Reparatur. Dies ist ein Grund, warum sich schnelles Handeln beim ersten Auftreten von Symptomen auszahlt.

Stufe 2 – Getriebe entleeren und spülen

Wir haben das verunreinigte Öl vollständig abgelassen und anschließend das Getriebe mit einer leichten Spülflüssigkeit gespült, um restlichen Schlamm und Partikel zu entfernen. Dieser Schritt wird häufig übersprungen, wenn es eilig ist, die Maschine wieder in Betrieb zu nehmen. Wenn Sie ihn überspringen, befüllen Sie frisches Öl in eine kontaminierte Umgebung. Der Schlamm wird das neue Öl innerhalb von Wochen zersetzen.

Stufe 3 – Ersetzen Sie die defekte Wellendichtung

Die Ursache war die verschlissene Rotorwellendichtung. Diese Dichtungen sitzen zwischen der Knetkammer und dem Getriebegehäuse und verhindern, dass Prozessmaterial in das Schmiermittelsystem gelangt. Bei unserer Maschine handelt es sich bei der Dichtung um eine Lippenradialdichtung mit PTFE-Lauffläche. Das Original war seit rund 4.200 Stunden — Der Hersteller empfiehlt eine Inspektion nach 3.000 Betriebsstunden und einen Austausch nach 5.000 Betriebsstunden oder bei Anzeichen von Abnutzung, je nachdem, was zuerst eintritt. Auf dem Papier lagen wir innerhalb des Intervalls, aber die Betriebsbedingungen – Schleifmittel, erhöhte Temperatur – führten zu einem beschleunigten Verschleiß.

Der Austausch von Dichtungen an einem Innenkneter ist nicht trivial. Um an das Dichtungsgehäuse zu gelangen, muss die Rotorwelle teilweise herausgezogen werden, was bedeutet, dass die Kupplung gelöst und die Welle ordnungsgemäß abgestützt werden muss. Wir nutzten die maschineneigenen Wartungshebepunkte und eine von einem benachbarten Werk geliehene Wellenstützvorrichtung. Wenn Sie dies ohne ordnungsgemäße Wellenunterstützung versuchen, besteht die Gefahr, dass das Lagergehäuse beschädigt wird.

Stufe 4 – Inspizieren und wieder zusammenbauen

Nachdem die Welle teilweise ausgefahren war, nutzten wir die Gelegenheit, um das Rotorlager zu inspizieren. Es zeigte sich erste Anzeichen von Lochfraß am inneren Laufring – noch nicht kritisch, aber bemerkt. Wir haben es im Wartungsprotokoll vermerkt und es für den Austausch bei der nächsten geplanten Abschaltung markiert. Die Zahnräder selbst zeigten trotz der Ölverschmutzung keine Riefenbildung, die über normale Verschleißmuster hinausging. Dies lag zum Teil daran, dass wir das Problem bemerkt hatten, bevor die Maschine lange genug gelaufen war, um einen Getriebeschaden zu verursachen.

Stufe 5 – Nachfüllen, Einfahren und Überprüfen

Wir haben das Getriebe mit dem vom Hersteller angegebenen Getriebeöl – in unserem Fall ISO VG 220 – bis zur korrekten Füllstandsmarkierung nachgefüllt. Dann ließen wir den Kneter 30 Minuten lang unbeladen laufen, während wir die Getriebetemperatur überwachten und auf ungewöhnliche Geräusche achteten. Die Temperatur stabilisierte sich bei 52 °C, was im normalen Betriebsbereich liegt. Anschließend führten wir eine Testcharge mit 60 % des normalen Füllgewichts durch, bevor wir zur vollen Produktion zurückkehrten.

Häufige Fehlerquellen bei Knetmaschinen und deren Ursachen

Unser Getriebeverschmutzungsproblem ist kein Einzelfall. Nach Gesprächen mit Wartungsingenieuren mehrerer anderer Compoundierbetriebe zeichnete sich ein klares Muster häufiger Fehlerarten ab. Die folgende Tabelle fasst die am häufigsten gemeldeten Probleme mit Innenknetern, ihre typischen Ursachen und die üblicherweise bei der Reparatur durchgeführten Reparaturen zusammen.

Was in dieser Tabelle auffällt, ist Folgendes Jeder aufgeführte Fehlermodus ist entweder vollständig oder teilweise vermeidbar . Keiner von ihnen ist ein zufälliger Akt des mechanischen Schicksals. Sie alle haben Vorläufer – Anzeichen, die auftauchen, bevor die Maschine stoppt – und die meisten von ihnen können durch ein Wartungsprogramm erkannt werden, das über eine einfache visuelle Inspektion hinausgeht.

Den internen Kneter verstehen: Warum er auf die Art und Weise kaputt geht, wie er funktioniert

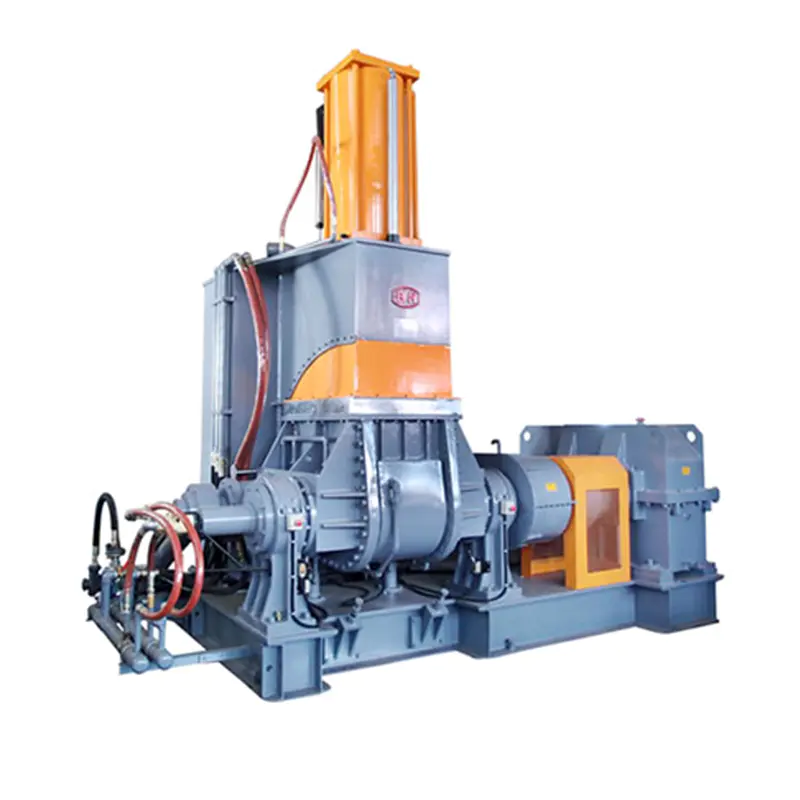

Um einen Kneter ordnungsgemäß zu warten, ist es hilfreich zu verstehen, was die Maschine tatsächlich tut und warum dadurch bestimmte Komponenten beansprucht werden. Ein Innenkneter – manchmal auch Banbury-Mischer oder einfach Knetmaschine genannt – funktioniert durch die Drehung zweier ineinandergreifender Rotoren in einer versiegelten Mischkammer. Das Material wird durch einen Oberkolben geladen, komprimiert, zwischen den Rotorblättern und den Kammerwänden geschert und nach und nach homogenisiert.

Die beteiligten Kräfte sind erheblich. Ein Produktionskneter, der mit Ruß gefüllte Gummimischung mischt, könnte bei arbeiten Drehmomente über 50.000 Nm auf den Rotorwellen. Diese Last wird direkt durch das Getriebe geleitet. Das Getriebe eines Kneters ist keine leichte Einheit – es ist ein schweres industrielles Stirnrad- oder Stirnradgetriebe mit großen, einsatzgehärteten Zahnrädern – aber es hat dennoch Grenzen, und diese Grenzen werden durch die Schmierqualität, den Lagerzustand und die Dichtungsintegrität definiert.

Die thermische Umgebung fügt eine weitere Stressschicht hinzu. Kneter arbeiten typischerweise bei Kammertemperaturen zwischen 60 °C und 180 °C, abhängig von der Mischung. Manche Prozesse gehen höher. Die Wärme dringt in die Maschinenstruktur ein, beeinträchtigt die Dichtungsmaterialien und beschleunigt den Schmierstoffabbau. Ein Getriebeöl, das für 5.000 Stunden bei 60 °C ausgelegt ist, kann sich innerhalb von 2.500 Stunden verschlechtern, wenn die Umgebungstemperatur um das Getriebe herum konstant 90 °C beträgt.

Das Dichtungssystem ist die Brücke zwischen der kontaminierten Prozessumgebung mit hohen Temperaturen und dem sauberen, geschmierten Antriebssystem. Wenn es funktioniert, denkt man nie darüber nach. Wenn es ausfällt, folgt kurz darauf das Getriebe.

Was wir nach dem Zusammenbruch geändert haben

Der erste Schritt bestand darin, den Kneter wieder zum Laufen zu bringen. Der zweite Schritt bestand darin, dafür zu sorgen, dass es nicht noch einmal auf die gleiche Weise zusammenbricht. Wir haben vier spezifische Änderungen an unserem Wartungsansatz vorgenommen, von denen keine nennenswerte Investitionen erforderte.

Ölzustandsüberwachung statt Füllstandsüberwachung

Wir haben die wöchentliche Wartungsroutine um eine einfache Ölzustandsprüfung erweitert. Hierzu wird eine kleine Probe aus der Ablassstelle des Getriebes entnommen und eine Sichtprüfung durchgeführt – Farbe, Klarheit, Vorhandensein von Partikeln oder Schaum. Es dauert etwa fünf Minuten. Außerdem senden wir alle sechs Monate eine Probe zur Laboranalyse. Der Labortest kostet etwa 80 € pro Probe und gibt Aufschluss über Viskosität, Verschmutzungsgrad und Oxidationszustand. Das ist eine günstige Versicherung gegen eine Getriebeüberholung im Wert von 15.000 €.

Reduziertes Dichtungswechselintervall für unsere Bedingungen

Wir haben das vom Hersteller vorgegebene Standardintervall von 5.000 Stunden für den Austausch der Wellendichtung eingehalten. Nach der Panne sprachen wir mit dem Serviceteam des Erstausrüsters und erfuhren, dass für Compounds mit hohem Füllstoffgehalt – was den Großteil unserer Einsätze beschreibt – eine Reduzierung auf 3.000 Stunden empfohlen wird. Wir haben unseren Wartungsplan entsprechend aktualisiert. Die Siegel selbst kosten jeweils rund 120 €. Der proaktive Austausch kostet nur einen Bruchteil der Kosten, die bei einem durch Verschmutzung verursachten Getriebeausfall entstehen.

Temperaturtrend am Getriebe

Zu den täglichen Bedienrunden haben wir einen günstigen Infrarot-Thermometer-Check hinzugefügt. Die Oberflächentemperatur des Getriebes wird jeden Morgen protokolliert. Unsere Grundtemperatur im Normalbetrieb liegt bei 48–55 °C. Wenn die Temperatur ohne offensichtliche Erklärung über 65 °C steigt (z. B. an einem ungewöhnlich heißen Tag), wird eine Untersuchung eingeleitet, bevor es zu einem Ausfall kommt. Mit dieser einfachen Trendanalyse werden Schmierprobleme frühzeitig erkannt – ein sich verschlechternder Schmierstoff verliert an thermischer Effizienz und das Getriebe läuft heißer.

Ersatzteilstrumpf für den Kneter

Eines der Dinge, die unsere Ausfallzeit verlängerten, war das Warten auf die Ankunft der Wellendichtung. Wir haben jetzt einen Satz Rotorspitzendichtungen, eine Wellendichtung pro Rotor und ein Motorkupplungselement im Regal. Der Gesamtwert der Teile liegt unter 500 €. Die Teile nehmen einen kleinen Regalplatz ein. Wenn sie jedoch zur Verfügung stehen, bedeutet dies, dass wir, wenn morgen derselbe Fehler auftritt, innerhalb eines Tages wieder verfügbar sind statt drei.

Plan zur vorbeugenden Wartung einer Knetmaschine

Basierend auf unseren Erfahrungen und Gesprächen mit anderen Bedienern stellt der folgende Zeitplan eine praktische Grundlage für die Wartung eines Innenkneters im kontinuierlichen Produktionseinsatz dar. Passen Sie die Intervalle je nach Mischungstyp, Betriebsstunden pro Tag und Umgebungsbedingungen an.

Wann Sie einen Spezialisten rufen sollten, anstatt es selbst zu reparieren

Nicht jede Kneterreparatur fällt in den Rahmen der betriebseigenen Wartung. Wenn Sie wissen, wo sich diese Grenze befindet, können Sie verhindern, dass das Problem noch schlimmer wird.

Inhouse-Arbeiten eignen sich im Allgemeinen für: Dichtungsaustausch mit dokumentiertem Verfahren, Ölwechsel und Zustandsüberwachung, Austausch von Kupplungselementen, elektrische Fehlerdiagnose und grundlegende Rotorinspektion bei geöffneter Kammer.

Die Einbeziehung eines Spezialisten wird empfohlen für: Getriebedemontage und Getriebeinspektion über die Ölprobenentnahme hinaus, Rotorausbau und Lageraustausch, Inspektion der Kammerwand auf Verschleiß oder Risse, Ausrichtungsmessung und -korrektur nach dem Austausch größerer Komponenten sowie in allen Situationen, in denen die Fehlerart nach einer gründlichen Diagnose vor Ort unklar ist.

Einige Kneterhersteller bieten Serviceverträge an, die regelmäßige Inspektionen durch Fachkräfte beinhalten. Bei Maschinen, die im Dreischichtbetrieb kontinuierlich produzieren und bei denen ungeplante Ausfallzeiten sehr kostspielig sind, können sich diese Kosten lohnen. Bei Maschinen, die im Einschichtbetrieb mit geplanten wöchentlichen Wartungsfenstern laufen, reicht in der Regel ein starkes Inhouse-Programm aus.

Beachten Sie Folgendes: Wenn die Garantie für Ihre Maschine abgelaufen ist und Sie sich zwischen einer größeren Reparatur oder einem Austausch entscheiden müssen, lassen Sie sich vor Ihrer Entscheidung gründlich einschätzen. Ein gut gewarteter Kneter kann 20–30 Jahre lang zuverlässig laufen. Die Reparatur einer Maschine, die vernachlässigt wurde und bei der sich gleichzeitig Probleme im Getriebe, in den Lagern und im Rotorsystem angesammelt haben, kostet möglicherweise mehr, als sie wert ist – diese Einschätzung muss jedoch von jemandem vorgenommen werden, der sich die Maschine tatsächlich angesehen hat, und nicht aus der Ferne geschätzt werden.

Lehren aus unserem Kneter-Ausfall – zusammengefasst

Den Pannen- und Reparaturprozess zu durchlaufen war nicht angenehm, brachte aber Klarheit darüber, was wir falsch gemacht haben und was geändert werden musste. Wenn es eine kurze Version von allem oben gibt, dann diese:

• Die Prüfung des Ölstands ist nicht dasselbe wie die Prüfung des Ölzustands – beides ist wichtig, und der Zustand ist wichtiger
• Die vom Hersteller angegebenen Dichtungswechselintervalle gelten für Standardbedingungen; Aggressive Verbindungen oder hohe Temperaturen erfordern kürzere Intervalle
• Temperaturtrends erkennen sich entwickelnde Probleme, bevor sie zu Ausfällen führen
• Durch die Bevorratung eines kleinen Vorrats an wichtigen Ersatzteilen werden Ausfallzeiten erheblich reduziert, wenn etwas schief geht
• Auf Frühwarnzeichen zu reagieren – Lärm, Temperaturanstieg, sichtbare Leckagen – ist immer günstiger, als auf einen Totalausfall zu warten

Der Kneter läuft seit der Reparatur nun sieben Monate ohne weitere Probleme. Die von uns vorgenommenen Wartungsänderungen sind weder kompliziert noch teuer. Sie sind einfach gründlicher als das, was wir zuvor getan haben – und im Nachhinein betrachtet bestand das Problem die ganze Zeit über in der Lücke zwischen „gründlich“ und „ausreichend“.
